Редукционные станции

Редукционные станции Gas Control Station (GCS) компании Dräger – это система, которая обеспечивает комплексный подход к мониторингу контроля подачи разных типов газов, а именно: рабочее давление, пониженное или повышенное; аварийная сигнализация; расхода каждого типа газа в реальном времени и учёт израсходованного за период.

    Применяемые в практике газы: O2, N2O, CO2, воздух, N2, Xe, He и Ar
    Производительность: 35, 80 или 120 м³/ч
    GCS Basic со встроенными манометрами
    GCS Control с электронным блоком управления
    Встроенное аврийная сигнализация
    Интерфейс для внешних систем сигнализации
    Соответствует DIN EN ISO 7396-1
    Возможность модернизации системы в будущем


Технические возможности редукционных станций позволяют адаптировать подачу определённого типа газа к действующим требованиям. Помимо возможности выбора между трем уровнями расхода 35, 80 или 120 м³/ч, существует возможность выбора панели управления и блока системы сигнализации.

Модернизация от уровня 80 до 120 м³/ч или от версии GCS Basic до GCS Control может быть выполнена в дальнейшем, без прерывания подачи газа.

Находящиеся под съемным корпусом компоненты легкодоступны и сконструированы так, чтобы все необходимые работы по обслуживанию могли быть выполнены без прерывания подачи газа.

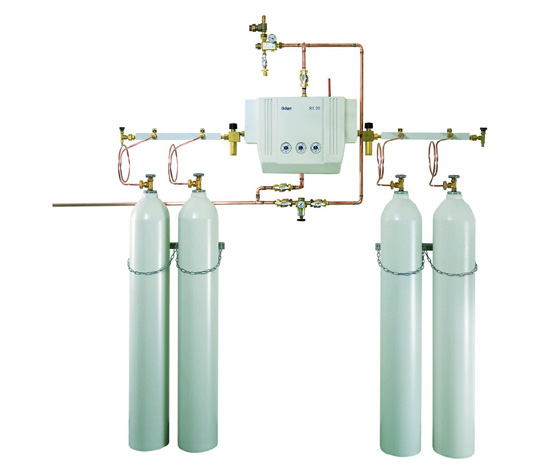

Все версии GCS приводятся в действие пневматикой. Поэтому подача газа может быть обеспечена даже при отключении электропитания. Версия GCS Basic позволяет контролировать давления в системе с помощью контактных манометров, при этом положение клапана можно определить с помощью беспотенциальных контактов.

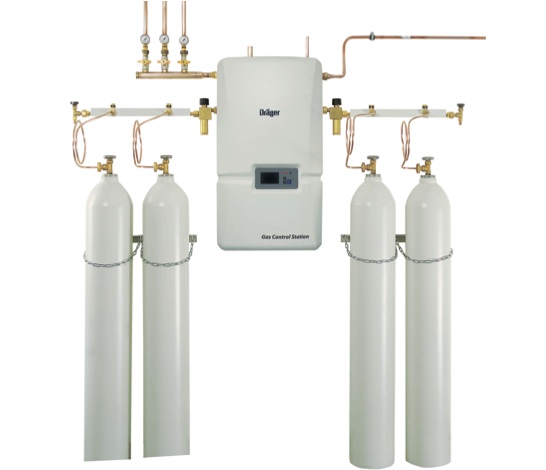

Версия GCS Control оснащена электронным блоком управления, который контролирует, анализирует и отображает с помощью индикации и обычного текста активную подачу, давление в системе и текущий расход.

Сигнализация и сообщения о функционировании отображаются в блоке управления в соответствии со стандартом ISO 7396-1 с соответствующим приоритетом.

Кроме того, все сообщения и рабочие параметры могут быть переданы через интерфейс системы сигнализации Alarm System Interface в систему управления сигнализацией (Alarm Management System) компании Dräger.

Затем информация отображается с помощью отдельных световых и текстовых дисплеев или передается через шлюз в имеющуюся систему управления зданием.
